Projekt domu Budynek usługowy z częścią mieszkalną UC48a — wizualizacja 5 zdjęć

Projekt domu Budynek usługowy z częścią mieszkalną UC48a

UC48a · NOWY DOM Projekty Budowlane · proj. Stanisław Grudzień

Dane zaktualizowane:

Analiza projektu

Cena projektu to 36 zł za metr powierzchni użytkowej. Mediana dla 41 projektów o podobnej wielkości w naszym katalogu to 37 zł/m², czyli ten projekt jest wyceniony mniej więcej po środku tej stawki. Na każdy metr² powierzchni zabudowy przypada 1,32 m² powierzchni użytkowej — im więcej, tym mniej działki zajmuje ta sama powierzchnia mieszkalna. Dom potrzebuje działki o powierzchni co najmniej 122,12 m² (8,6 × 14,2 m).

Cena za m² p.u.
36 zł
P.u. na m² zabudowy
1,32 m²
Minimalna działka
122,12 m²
Mediana w tej wielkości
37 zł/m²
Projekt Murator UC48a to dwufunkcyjny budynek, w którym na parterze zaprojektowano część usługową, a na poddaszu – mieszkanie. Bryłę przykryto dwuspadowym dachem w kolorze grafitowym, z dwiema lukarnami – od frontu i z tyłu. Na elewacjach połączono biały tynk i drewniane panele w orzechowym odcieniu. W poziomie parteru znajduje się lokal usługowy, o powierzchni ponad 38 mkw. Na zapleczu przewidziano wc, pomieszczenie socjalne, szatnię oraz kotłownię. Schody na górę znajdują się w przedsionku, zlokalizowanym na tyłach budynku. Na poddaszu zaplanowano łazienkę, dwie sypialnie oraz salon z aneksem kuchennym. W strefie dziennej wydzielono część jadalnianą oraz wypoczynkową. Po środku zlokalizowano wyjście na taras. Przeznaczenie części usługowej należy do indywidualnej decyzji inwestora. Lokal może pełnić funkcję sklepu lub punktu usługowego.
Informujemy, iż projekty gotowe budynków usługowych opracowane są bez uwzględnienia konkretnego przeznaczenia obiektu. Tak więc - w ramach adaptacji - projektant musi uwzględnić ostateczne przeznaczenie budynku oraz dostosować projekt do przepisów i wymagań obowiązujących dla określonego typu obiektu oraz do warunków działki.
Projekty budynków usługowych z Kolekcji Muratora dostępne są także w wersji lustrzanego odbicia.

Wizualizacje (1)

Budynek usługowy z częścią mieszkalną UC48a — wizualizacje 1

Rzuty kondygnacji (2)

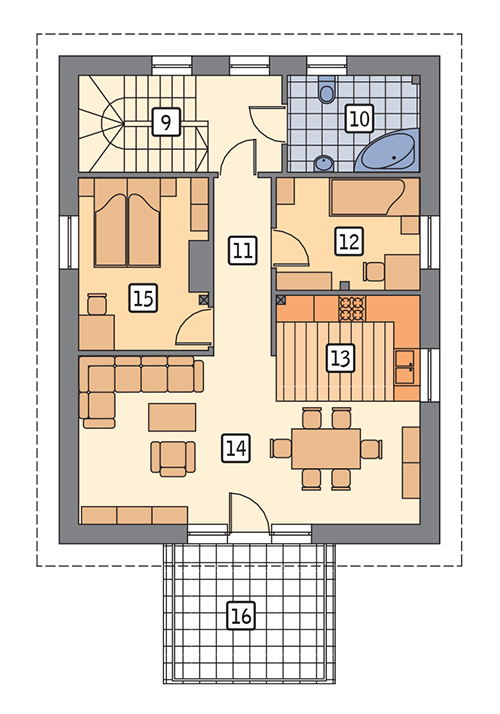

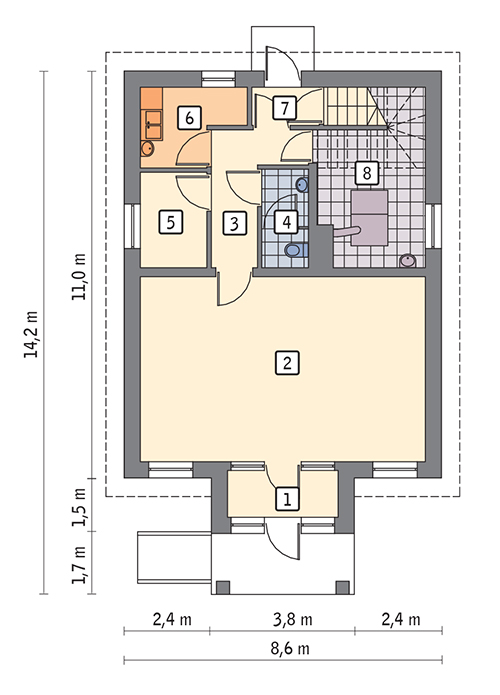

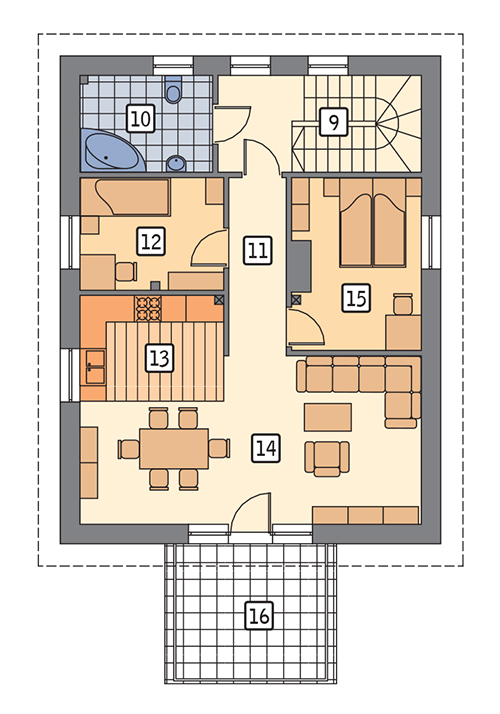

Budynek usługowy z częścią mieszkalną UC48a — rzuty kondygnacji 1 Budynek usługowy z częścią mieszkalną UC48a — rzuty kondygnacji 2

Przekroje (1)

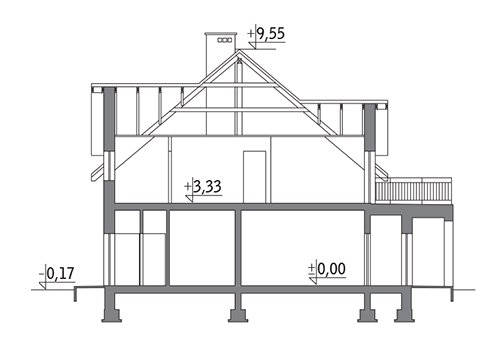

Budynek usługowy z częścią mieszkalną UC48a — przekroje 1
Wersja lustrzana (5)

Ten sam dom w odbiciu lustrzanym — układ odwrócony, gdy tak lepiej pasuje do działki.

Wizualizacje (2)

Budynek usługowy z częścią mieszkalną UC48a — wizualizacje 1 (odbicie lustrzane) Budynek usługowy z częścią mieszkalną UC48a — wizualizacje 2 (odbicie lustrzane)

Rzuty kondygnacji (2)

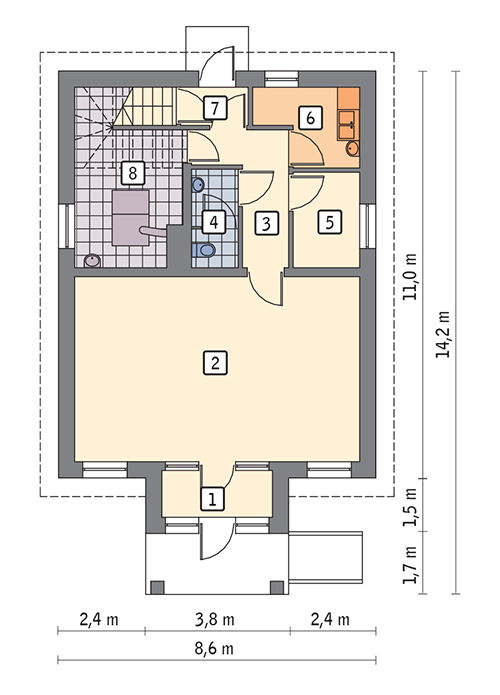

Budynek usługowy z częścią mieszkalną UC48a — rzuty kondygnacji 1 (odbicie lustrzane) Budynek usługowy z częścią mieszkalną UC48a — rzuty kondygnacji 2 (odbicie lustrzane)

Przekroje (1)

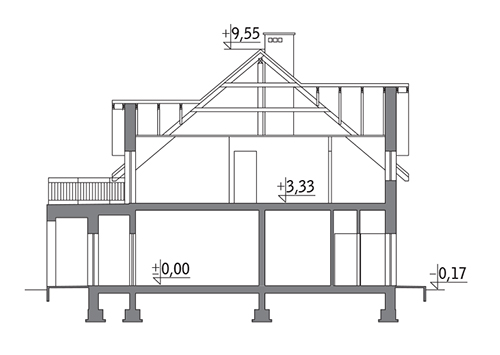

Budynek usługowy z częścią mieszkalną UC48a — przekroje 1 (odbicie lustrzane)

Dane techniczne

Powierzchnia użytkowa
140,22 m²
Powierzchnia zabudowy
106,36 m²
Kubatura
760 m³
Wysokość
9,72 m
Kąt nachylenia dachu
40°
Minimalna działka
8,6 × 14,2 m
Kondygnacje
Z poddaszem
Poddasze
Poddasze użytkowe
Dach
Dwuspadowy
Technologia
Murowana
Ogrzewanie
Kocioł na paliwo stałe
Wentylacja
Grawitacyjna

Zestawienie pomieszczeń

Parter

1 przedsionek 0 m²
2 pom. usługowe 0 m²
3 korytarz 0 m²
4 wc 0 m²
5 szatnia 0 m²
6 pom. socjalne 0 m²
7 przedsionek 0 m²
8 kotłownia 0 m²
Razem 0 m²

Inne

9 schody 9,51 m²
10 łazienka 5,11 m²
11 korytarz 5,11 m²
12 sypialnia 8,08 m²
13 aneks kuchenny 7,53 m²
14 pokój dzienny 23,25 m²
15 sypialnia 10,65 m²
16 taras 0 m²
Razem 69,24 m²

Materiały i konstrukcja

Ławy fundamentowe
żelbetowe, wys. 40 cm
Ściany fundamentowe
bloczek betonowy 24 cm + 3x roztwór asfaltowy obustronnie + styropian XPS 16 cm
Ściany zewnętrzne
murowane (cokół): tynk wewnętrzny + fundamentowy bloczek keramzytowy 24 cm + 3x roztwór asfaltowy + styropian XPS 16 cm + zaprawa klejowa na siatce + płytki klinkierowe
Ściany zewnętrzne
murowane, dwuwarstwowe: tynk wewnętrzny + beton komórkowy 24 cm + styropian EPS 20 cm i tynk strukturalny
Ściany wewnętrzne
beton komórkowy 24 cm + tynk obustronnie
Ściany wewnętrzne
beton komórkowy 12 cm + tynk obustronnie
Strop
żelbetowy
Podłoga na gruncie
podsypka piaskowa 20 cm + beton 10 cm + 2x papa + styropian EPS 12 cm + folia + wylewka betonowa 6 cm + wykończenie podłogi
Konstrukcja dachu
drewniana (jetkowa, podparta płatwią kalenicową) + łaty i kontrłaty
Pokrycie dachu
blachodachówka + folia paroprzepuszczalna + wełna mineralna 30 cm + folia paroizolacyjna + 2x płyta GKF
Elewacja
tynk cienkowarstwowy, na fragmentach ścian deski i płytki klinkierowe
Okna i drzwi balkonowe
PCV lub drewniane - 12 szt.

Zakres możliwych zmian

Rozwiń szczegóły
Poniżej przedstawiamy zawarty w dokumentacji zakres zmian które mogą zostać wprowadzone (przez uprawnionego projektanta) bez dodatkowej zgody autora projektu.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
    P.P.U.H."Nowy Dom Piotr Bocheński" upoważnia także projektantów, o których mowa powyżej do dokonywania przez tych projektantów, na ich odpowiedzialność, pod warunkiem dostosowania do obowiązujących przepisów, zachowania zasad konstrukcji, prawidłowości rozwiązań technicznych, ochrony cieplnej budynku oraz prawidłowej kompozycji elewacji i estetyki budynku - następujących zmian w projekcie:
    1. Zmienić przeznaczenie i nazwę obiektu.
    2. Zmienić funkcję pomieszczeń.
    3. Dostosować budynek do przyjętych rozwiązań technologicznych i wyposażenia.
    4. Zastosować inne materiały budowlane, instalacyjne i wykończeniowe.
    5. Zmienić usytuowanie ścian wewnętrznych (konstrukcyjnych i niekonstrukcyjnych), a także otworów drzwiowych wewnątrz budynku.
    6. Zlikwidować, doprojektować lub zmienić usytuowanie kominów (dymowych, spalinowych, wentylacyjnych).
    7. Zwiększyć lub zmniejszyć wymiary zewnętrzne (obrys) budynku wobec podanych w projekcie.
    8. Zwiększyć lub zmniejszyć wysokość budynku, maksymalnie o 10%, w szczególności można zmienić:

        9. a) poziom posadzki parteru nad terenem projektowanym (ale nie więcej niż o 30 cm),
        b) wysokość kondygnacji,
        c) wysokość ścianki kolankowej (ale nie więcej niż o dwa pustaki lub bloczki oraz pod warunkiem zmiany wysięgu okapów dachu),
        d) kąt nachylenia dachu.
    9. Wykonać podpiwniczenie całości lub części budynku.
    10. Zmienić geometrię dachu (m.in. liczbę połaci dachowych) oraz zwiększyć lub zmniejszyć wysięg okapów dachowych.
    11. Zmienić usytuowanie i geometrię schodów wewnętrznych (jeśli występują).
    12. Zlikwidować lub doprojektować antresolę (jeśli występuje).
    13. Zmienić przekrój filarów zewnętrznych i wewnętrznych (jeśli występują).
    14. Wprowadzić zmiany w układzie okien i drzwi na elewacji (przesunąć, zlikwidować lub doprojektować dodatkowe) oraz zmienić wymiary i podziały okien, drzwi i bram garażowych (jeśli występują).
    15. Zlikwidować lub doprojektować dodatkowe wejścia do budynku.
    16. Zlikwidować, dodać lub przeprojektować lukarny, wole oczka, okna połaciowe, wyłazy dachowe, itp. (jeśli występują).
    17. Zastosować pustaki szklane (luksfery).
    18. Zlikwidować, dodać lub przeprojektować (m.in. zwiększyć albo zmniejszyć) garaż.
    19. Zlikwidować lub doprojektować dodatkowe elementy zewnętrzne takie jak: balkony, tarasy, wykusze, ogrody zimowe, ganki, werandy, wiaty, zadaszenia tarasów.
    20. Zmienić kolorystykę elewacji i dachu.
    21. Przeprojektować instalacje: elektryczne, gazową, wodno-kanalizacyjną oraz grzewczą (m.in. dostosować do innego źródła energii).
    22. Zaprojektować wentylację mechaniczną.
    Dokonywane zmiany należy nanieść na oryginale projektu gotowego w widoczny sposób, trwałą techniką graficzną lub wykonać rysunki zamienne.
