Projekt domu Budynek usługowy z częścią mieszkalną UC28 — wizualizacja 5 zdjęć

Projekt domu Budynek usługowy z częścią mieszkalną UC28

UC28 · NOWY DOM Projekty Budowlane · proj. Ryszard Fabrowski

Dane zaktualizowane:

Analiza projektu

Cena projektu to 19 zł za metr powierzchni użytkowej. Mediana dla 41 projektów o podobnej wielkości w naszym katalogu to 22 zł/m², czyli ten projekt jest 15% tańszy od typowego w tej grupie. Na każdy metr² powierzchni zabudowy przypada 1,08 m² powierzchni użytkowej — im więcej, tym mniej działki zajmuje ta sama powierzchnia mieszkalna. Dom potrzebuje działki o powierzchni co najmniej 386,24 m² (27,2 × 14,2 m).

Cena za m² p.u.
19 zł
P.u. na m² zabudowy
1,08 m²
Minimalna działka
386,24 m²
Mediana w tej wielkości
22 zł/m²
Budynek murowany, w którym zaprojektowano pom. usługowe o powierzchni ponad 107 m2, zaplecze socjalno-sanitarne dla pracowników, a na poddaszu – wygodne mieszkanie dla 2-3 osobowej rodziny. Projekty gotowe budynków usługowych opracowane są bez uwzględnienia konkretnego przeznaczenia obiektu. Tak więc - w ramach adaptacji - projektant musi uwzględnić ostateczne przeznaczenie budynku oraz dostosować projekt do przepisów i wymagań obowiązujących dla określonego typu obiektu oraz do warunków działki.
Projekty budynków usługowych z Kolekcji Muratora dostępne są także w wersji lustrzanego odbicia.

Wizualizacje (1)

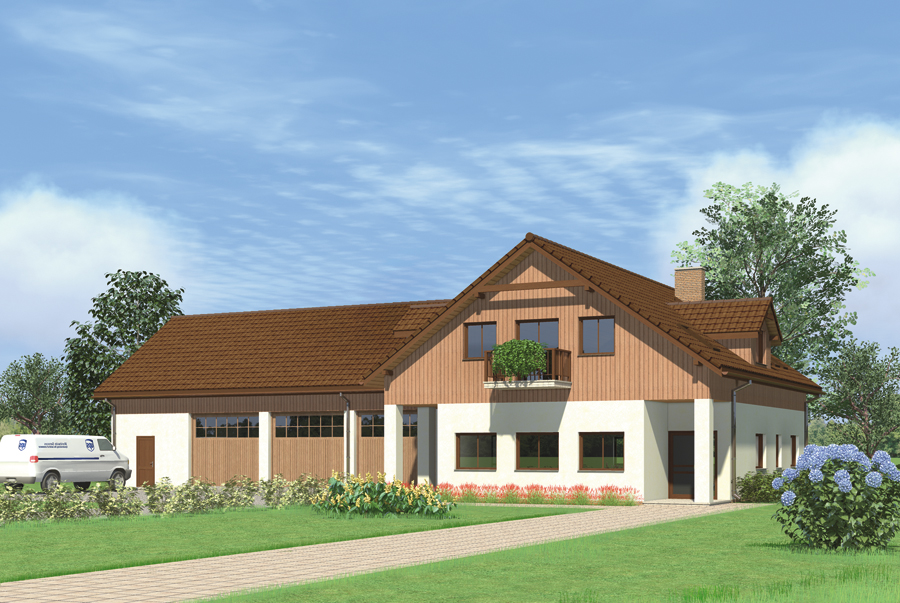

Budynek usługowy z częścią mieszkalną UC28 — wizualizacje 1

Rzuty kondygnacji (2)

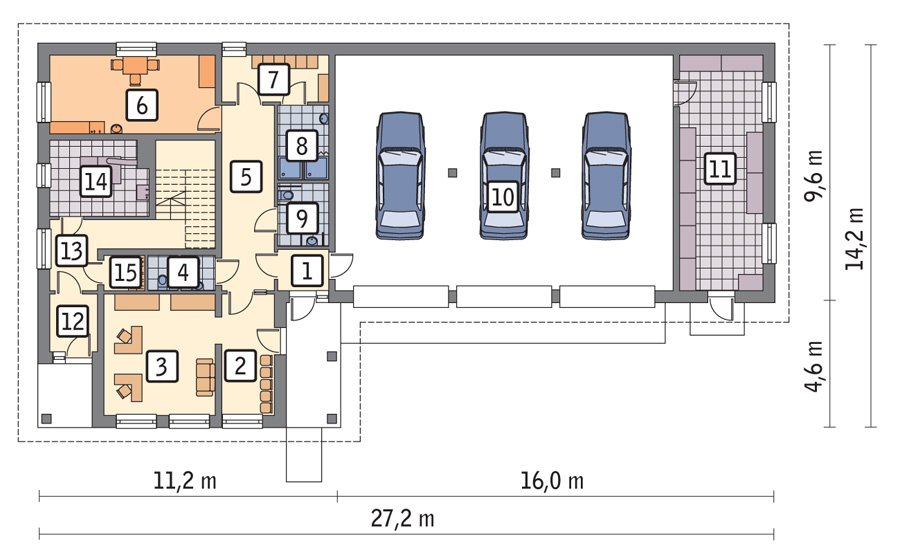

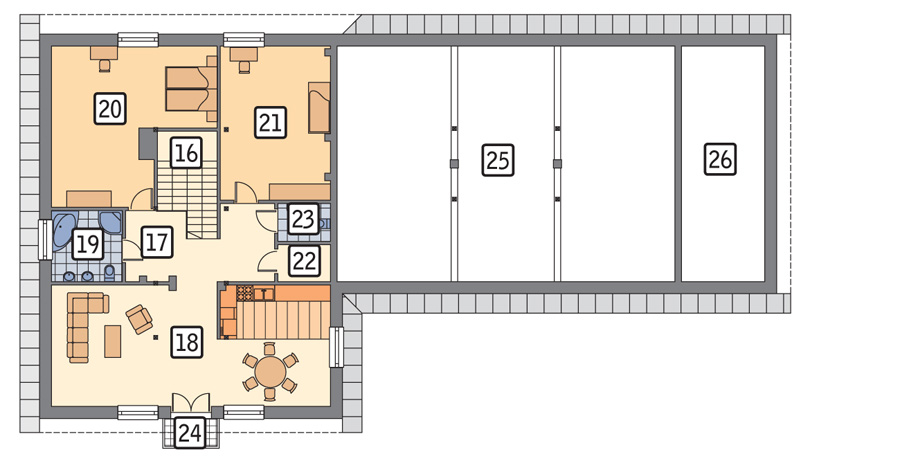

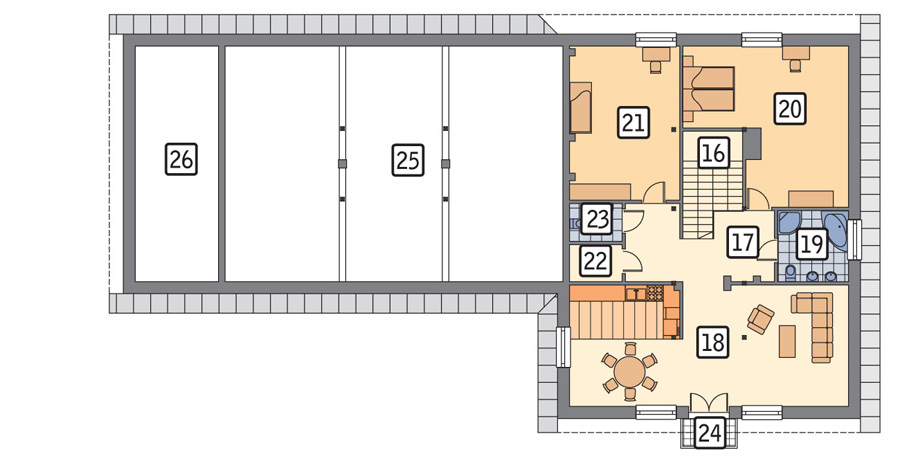

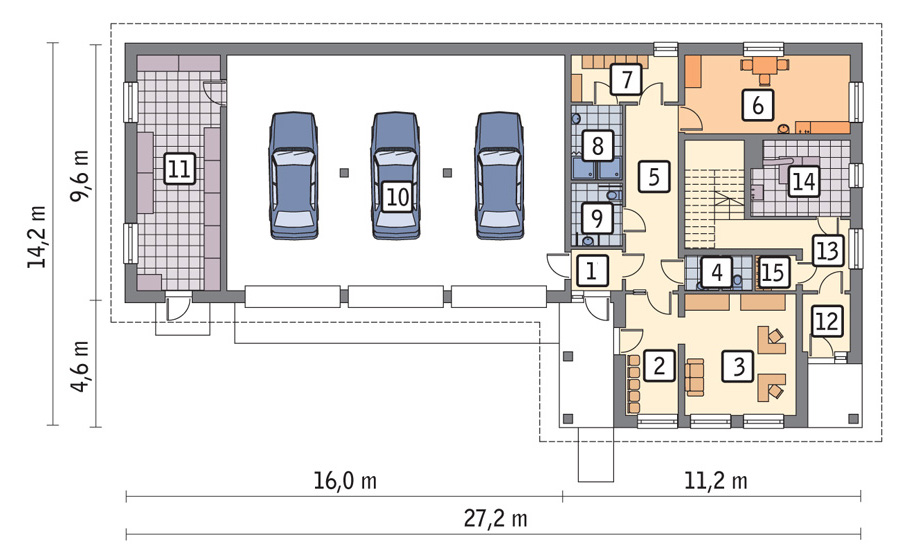

Budynek usługowy z częścią mieszkalną UC28 — rzuty kondygnacji 1 Budynek usługowy z częścią mieszkalną UC28 — rzuty kondygnacji 2

Przekroje (1)

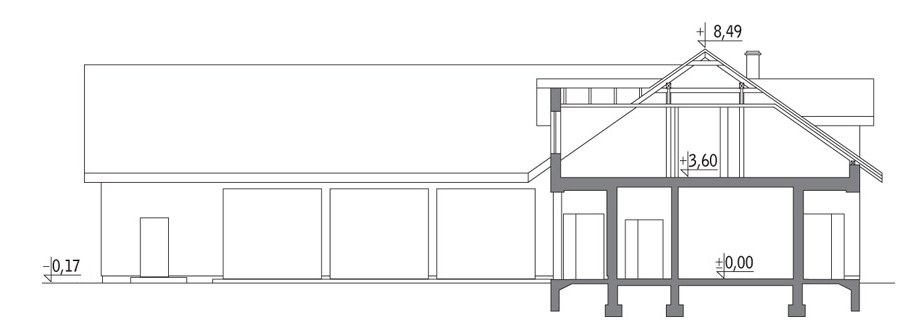

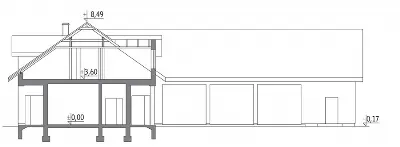

Budynek usługowy z częścią mieszkalną UC28 — przekroje 1
Wersja lustrzana (5)

Ten sam dom w odbiciu lustrzanym — układ odwrócony, gdy tak lepiej pasuje do działki.

Wizualizacje (2)

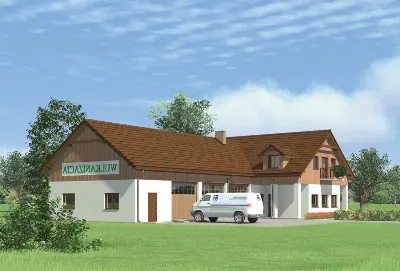

Budynek usługowy z częścią mieszkalną UC28 — wizualizacje 1 (odbicie lustrzane) Budynek usługowy z częścią mieszkalną UC28 — wizualizacje 2 (odbicie lustrzane)

Rzuty kondygnacji (2)

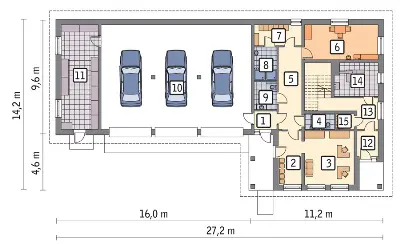

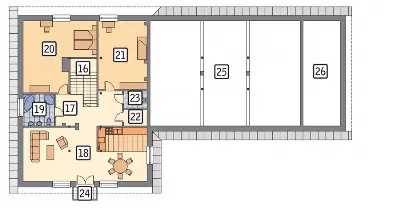

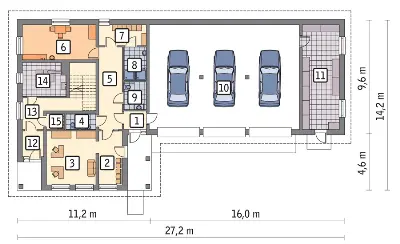

Budynek usługowy z częścią mieszkalną UC28 — rzuty kondygnacji 1 (odbicie lustrzane) Budynek usługowy z częścią mieszkalną UC28 — rzuty kondygnacji 2 (odbicie lustrzane)

Przekroje (1)

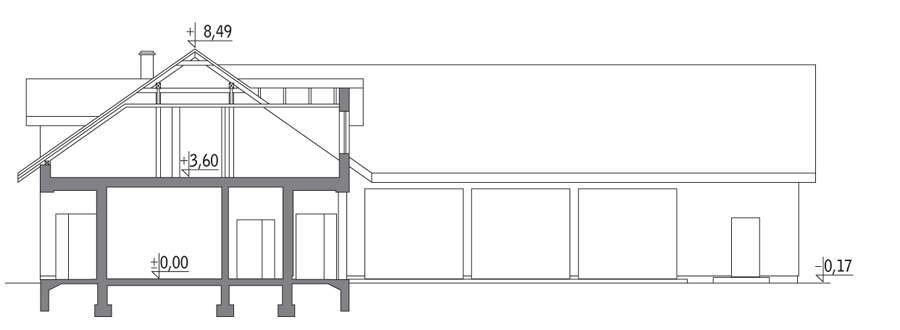

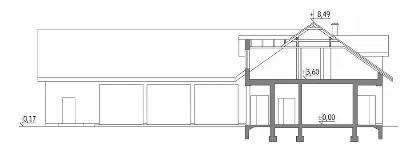

Budynek usługowy z częścią mieszkalną UC28 — przekroje 1 (odbicie lustrzane)

Dane techniczne

Powierzchnia użytkowa
334,95 m²
Powierzchnia zabudowy
310,99 m²
Kubatura
2 014,98 m³
Wysokość
8,66 m
Kąt nachylenia dachu
35°
Minimalna działka
27,2 × 14,2 m
Stanowiska w garażu
3
Kondygnacje
Z poddaszem
Poddasze
Poddasze użytkowe
Dach
Dwuspadowy
Technologia
Murowana
Ogrzewanie
Kocioł na paliwo stałe
Wentylacja
Grawitacyjna

Zestawienie pomieszczeń

Parter

1 przedsionek 0 m²
2 poczekalnia 0 m²
3 pom. biurowe 0 m²
4 wc 0 m²
5 hol 0 m²
6 pom. socjalne 0 m²
7 szatnia 0 m²
8 łazienka 0 m²
9 wc 0 m²
10 pom. usługowe 0 m²
11 pom. magazynowe 0 m²
12 przedsionek 3,63 m²
13 hol 15,37 m²
14 kotłownia 9,6 m²
15 garderoba 1,87 m²
Razem 20,87 m²

Inne

16 schody 6,42 m²
17 hol 13,23 m²
18 pokój + aneks kuchenny 34,29 m²
19 łazienka 6,68 m²
20 sypialnia 18,01 m²
21 sypialnia 19,43 m²
22 garderoba 1,89 m²
23 wc 1,87 m²
24 balkon 0 m²
25 pustka nad parterem 0 m²
26 pustka nad parterem 0 m²
Razem 101,82 m²

Materiały i konstrukcja

Ławy fundamentowe
żelbetowe szerokości 60 cm, wysokości 40 cm (130,20 mb) — 33,49
Ściany fundamentowe
bloczek betonowy 24 cm + 3x roztwór asfaltowy obustronnie + styropian 8 cm — 98,5
Ściany fundamentowe
bloczek betonowy 24 cm + 3x roztwór asfaltowy obustronnie — 61,65
Ściany zewnętrzne
murowane, dwuwarstwowe: beton komórkowy 24 cm + styropian 20 cm + tynk wewnętrzny — 287,84
Ściany wewnętrzne
murowane: beton komórkowy 24 cm + tynk obustronnie — 172,02
Ściany wewnętrzne
murowane: beton komórkowy 12 cm + tynk obustronnie — 174,54
Posadzka
podsypka piaskowa 20 cm + beton 10 cm + 2x papa + styropian 5 cm + folia + szlichta betonowa 5 cm + wykończenie podłogi — 242,44
Strop
gęstożebrowy (Teriva 4,0) + styropian 4 cm + folia + szlichta betonowa 4 cm + wykończenie podłogi i tynk wewnętrzny — 119,63
Strop
gęstożebrowy (Teriva 4,0) + styropian 4 cm + folia + szlichta betonowa 4 cm + wykończenie podłogi i styropian 12 cm + tynk zewnętrzny — 13,8
Konstrukcja dachu
drewniana (kleszczowo-płatwiowa) + łaty i kontrłaty — 25,65
Pokrycie dachu
blachodachówka + folia paroprzepuszczalna + wełna mineralna 18 cm + folia paroizolacyjna + 2x płyta g-k — 452,36
Elewacja
tynk cienkowarstwowy — 178,98
Elewacja
na fragmentach ścian deski — 120,58
Elewacja
na fragmentach ścian płytki klinkierowe — 20,5
Okna
PVC lub drewniane o powierzchni do 2 m2 (18 szt.) — 36,27
Okna
PVC lub drewniane o powierzchni od 2 m2 (1 szt.) — 3,45
Brama garażowa
segmentowa lub uchylna, materiał dowolny (3 szt.) — 33,6
Sposób ogrzewania
kocioł na paliwo stałe
Wentylacja
grawitacyjna

Zakres możliwych zmian

Rozwiń szczegóły
Poniżej przedstawiamy zawarty w dokumentacji zakres zmian które mogą zostać wprowadzone (przez uprawnionego projektanta) bez dodatkowej zgody autora projektu.
Wszystkie inne zmiany, nie ujęte na poniższej liście, które chcieliby Państwo wprowadzić, wymagają dodatkowej zgody autora projektu. Murator PROJEKTY pośredniczy w jej uzyskaniu.
Zgoda wydawana jest bezpłatnie, jest dołączana do zakupionego projektu lub wysyłana listem w terminie 3 dni roboczych od zgłoszenia. Zmiany muszą być wprowadzone do projektu przez uprawnionego projektanta.
Dopuszczalny zakres zmian w projekcie
    P.P.U.H."Nowy Dom Piotr Bocheński" upoważnia także projektantów, o których mowa powyżej do dokonywania przez tych projektantów, na ich odpowiedzialność, pod warunkiem dostosowania do obowiązujących przepisów, zachowania zasad konstrukcji, prawidłowości rozwiązań technicznych, ochrony cieplnej budynku oraz prawidłowej kompozycji elewacji i estetyki budynku - następujących zmian w projekcie:
    1. Zmienić przeznaczenie i nazwę obiektu.
    2. Zmienić funkcję pomieszczeń.
    3. Dostosować budynek do przyjętych rozwiązań technologicznych i wyposażenia.
    4. Zastosować inne materiały budowlane, instalacyjne i wykończeniowe.
    5. Zmienić usytuowanie ścian wewnętrznych (konstrukcyjnych i niekonstrukcyjnych), a także otworów drzwiowych wewnątrz budynku.
    6. Zlikwidować, doprojektować lub zmienić usytuowanie kominów (dymowych, spalinowych, wentylacyjnych).
    7. Zwiększyć lub zmniejszyć wymiary zewnętrzne (obrys) budynku wobec podanych w projekcie.
    8. Zwiększyć lub zmniejszyć wysokość budynku, maksymalnie o 10%, w szczególności można zmienić:

        9. a) poziom posadzki parteru nad terenem projektowanym (ale nie więcej niż o 30 cm),
        b) wysokość kondygnacji,
        c) wysokość ścianki kolankowej (ale nie więcej niż o dwa pustaki lub bloczki oraz pod warunkiem zmiany wysięgu okapów dachu),
        d) kąt nachylenia dachu.
    9. Wykonać podpiwniczenie całości lub części budynku.
    10. Zmienić geometrię dachu (m.in. liczbę połaci dachowych) oraz zwiększyć lub zmniejszyć wysięg okapów dachowych.
    11. Zmienić usytuowanie i geometrię schodów wewnętrznych (jeśli występują).
    12. Zlikwidować lub doprojektować antresolę (jeśli występuje).
    13. Zmienić przekrój filarów zewnętrznych i wewnętrznych (jeśli występują).
    14. Wprowadzić zmiany w układzie okien i drzwi na elewacji (przesunąć, zlikwidować lub doprojektować dodatkowe) oraz zmienić wymiary i podziały okien, drzwi i bram garażowych (jeśli występują).
    15. Zlikwidować lub doprojektować dodatkowe wejścia do budynku.
    16. Zlikwidować, dodać lub przeprojektować lukarny, wole oczka, okna połaciowe, wyłazy dachowe, itp. (jeśli występują).
    17. Zastosować pustaki szklane (luksfery).
    18. Zlikwidować, dodać lub przeprojektować (m.in. zwiększyć albo zmniejszyć) garaż.
    19. Zlikwidować lub doprojektować dodatkowe elementy zewnętrzne takie jak: balkony, tarasy, wykusze, ogrody zimowe, ganki, werandy, wiaty, zadaszenia tarasów.
    20. Zmienić kolorystykę elewacji i dachu.
    21. Przeprojektować instalacje: elektryczne, gazową, wodno-kanalizacyjną oraz grzewczą (m.in. dostosować do innego źródła energii).
    22. Zaprojektować wentylację mechaniczną.
    Dokonywane zmiany należy nanieść na oryginale projektu gotowego w widoczny sposób, trwałą techniką graficzną lub wykonać rysunki zamienne.
